Hogyan alakíthatja át a nagy pontosságú megmunkálást egy PCD nem szabványos alakító maró?

Cikk összefoglaló: A PCD Nem szabványos formázóvágóOlyan megmunkálási műveletekhez készült, ahol a szabványos forgácsolószerszámok nem képesek hatékonyan reprodukálni az összetett kontúrokat, lépcsőket, hornyokat vagy speciális profilokat. A PCD szerszámfej és a keményfém test kombinálásával ez az egyedi szerszámmegoldás kiváló kopásállóságot, méretstabilitást, sima felületkezelést és egylépéses alakítási képességet biztosít.Wangdefuszemélyre szabott PCD-szerszámmegoldásokat kínál az autóipar, a repülőgépipar, a 3C elektronika és az orvosi berendezések gyártása során felmerülő igényes alkalmazásokhoz.

Tartalomjegyzék

Mi az a PCD nem szabványos formáló vágó?

Miért alkalmas a PCD precíziós alakításra?

Főbb specifikációk és testreszabási lehetőségek

Mik a főbb előnyei?

Hol használják?

Hogyan válasszuk ki a megfelelő vágót?

Hogyan javítja az egyedi szerszámozás a termelés hatékonyságát?

Gyakran Ismételt Kérdések

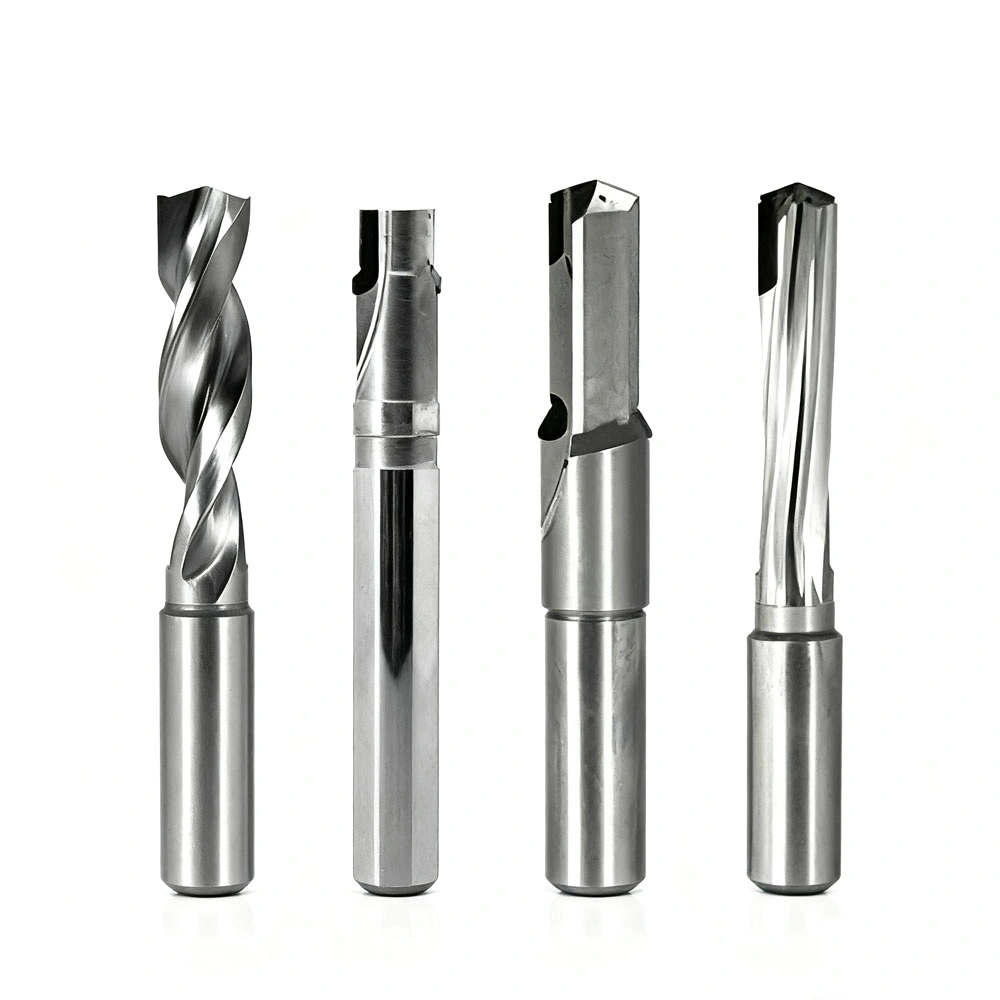

Mi az a PCD nem szabványos formáló vágó?

A PCD nem szabványos formázó vágóegy egyedi tervezésű forgácsolószerszám, amelyet összetett vagy nem szabványos geometriájú munkadarabok megmunkálására fejlesztettek ki. A hagyományos szármarókkal és az általános célú marókkal ellentétben egy adott alkatrész tényleges kontúrja, tűréshatára, anyag- és gyártási követelményei alapján tervezték.

Az eszköz jellemzően egyesíti apolikristályos gyémánt (PCD) vágófejnagy szilárdságú keményfém szerszámtesttel. A termékleírások szerint a PCD vágószakasz elérheti a körülbelüli keménységet8000 HV, míg hővezető képessége elérheti a kb700 W/mK. Ezek a jellemzők segítenek fenntartani az élvonalbeli stabilitást, csökkentik a kopást és hatékonyan elvezetik a megmunkálási hőt.

A szabálytalan kontúrokkal, lépcsős furatokkal, hornyokkal, ívelt felületekkel vagy más speciális profilokkal rendelkező alkatrészeket gyártó gyártók számára az egyedi alakítási geometria kiküszöbölheti a több megmunkálási lépést. Ahelyett, hogy több szerszámot használnának az alakzat fokozatos reprodukálására, egy megfelelően megtervezett formázómaró egyetlen megmunkálási művelettel elkészítheti a kívánt profilt.

A testreszabott szerszámozási képességekkel kapcsolatos további információkért tekintse meg a Wangdefu nem szabványos egyedi szerszámmegoldásait.

Miért alkalmas a PCD precíziós alakításra?

Az anyagválasztás közvetlen hatással van a szerszám élettartamára, a felület minőségére, a méretállandóságra és a megmunkálási költségekre. A PCD különösen vonzó a színesfém- és csiszolóanyagokhoz, mivel rendkívüli keménysége és kopásállósága segít megőrizni a stabil vágóélt a hosszú gyártási ciklusok során.

Magas keménység és kopásállóság

A PCD lényegesen keményebb, mint a hagyományos keményfém. Ez lehetővé teszi, hogy a vágóél ellenálljon a fokozatos kopásnak a folyamatos megmunkálás során. A stabilabb él segítségével a gyártók hosszabb ideig megőrizhetik a méretpontosságot, és csökkenthetik a szerszámcsere gyakoriságát.

Hatékony hőelvezetés

A hő felhalmozódása termikus deformációt okozhat, és negatívan befolyásolja a megmunkálási pontosságot. A PCD magas hővezető képességgel rendelkezik, így a vágási zónában keletkező hő gyorsan eloszlik. Ez a tulajdonság különösen értékes alumíniumötvözetek és más anyagok megmunkálásakor, ahol fontos a felületminőség és a méretstabilitás.

Stabil felületkezelés

Az éles és kopásálló PCD él tiszta, egyenletes vágási eredményeket eredményez. Ha a szerszám geometriája pontosan illeszkedik a munkadarabhoz, akkor az összetett felületek kevesebb másodlagos művelettel reprodukálhatók.

Főbb specifikációk és testreszabási lehetőségek

Mivel az alakítószerszámokat az egyes munkadarabok szerint fejlesztették ki, nincs egyetlen univerzális konfiguráció. A szerszám méreteit és geometriáját az alkatrészrajzból, a megmunkálási anyagból, a CNC berendezésekből, a gyártási mennyiségből és a szükséges tűrésből kell meghatározni.

Ez a testreszabási megközelítés többre teszi a szerszámot, mint egyszerű vágótartozék. Megmunkálási megoldássá válik, amelyet az alkatrész végső geometriája köré terveztek.

Melyek a PCD nem szabványos alakító vágó fő előnyei?

1. Egylépéses alakítás

A legjelentősebb előny az, hogy több alakítási követelményt egyetlen speciális szerszámban kombinálhat. Ahol egy hagyományos eljárás több marószerszámot és szerszámcserét igényel, egy egyedi formázó maró egy menetben képes a célprofilt egy menetben elkészíteni.

• Kevesebb megmunkálási művelet
• Csökkentett szerszámcsere gyakoriság
• Rövidebb gyártási ciklusok
• Következetesebb funkciópozicionálás
• Alacsonyabb függőség több befejező folyamattól

2. Hosszabb szerszámélettartam

A PCD nagy keménysége és kopásállósága segít megőrizni a vágási teljesítményt az ismétlődő gyártás során. A hosszabb használható szerszámélettartam csökkentheti a gépi megszakításokat és leegyszerűsíti a gyártástervezést, különösen a nagy mennyiségű megmunkálásnál.

3. Jobb felületi minőség

A stabil, élvonalbeli geometria elengedhetetlen a sima felületek előállításához. Egy személyre szabott alakítóprofil pontosan képes reprodukálni a kívánt kontúrt, miközben csökkenti a többszörös szerszámátmenetek által okozott inkonzisztens megmunkálási jelek kockázatát.

4. Alkalmazás-specifikus geometria

Minden alkatrész más-más megmunkálási kihívást jelent. A penge alakja, a horonyszám, a csavarvonal szöge, a szár konfigurációja, az átmérő és a hűtőfolyadék-csatorna kialakítása az alkalmazásnak megfelelően állítható, ahelyett, hogy a munkadarabot szabványos szerszámhoz kényszerítenék.

Hol használják?

Az egyedi PCD formázó marók különösen akkor hasznosak, ha az alkatrészek geometriája és a gyártási konzisztencia nagyobb követelményeket támaszt, mint amit a szabványos szerszámok nyújtani tudnak.

• Autóipar:Alumíniumötvözet házak, sebességváltó alkatrészek, szerkezeti részek és precíziós lépcsős furatok.
• Repülőgép:Szénszálas kompozit alkatrészek és könnyű szerkezeti részek, amelyek ellenőrzött kikészítést igényelnek.
• 3C elektronika:Alumíniumötvözet középvázak, házak és precíziós alkatrészek mobiltelefonokhoz és számítógépekhez.
• Orvosi felszerelés:Precíziós alkatrészek, ahol a méretmegismételhetőség és a felület minősége fontos.
• Ipari gyártás:Speciális hornyok, szabálytalan kontúrok, ívelt profilok és testreszabott alakítási műveletek.

A szerszám különösen alkalmas színesfémekhez, például alumíniumhoz és rézhez, valamint szénszálas kompozitokhoz, üvegszál erősítésű műanyagokhoz és válogatott nagy keménységű műszaki műanyagokhoz.

Hogyan válasszuk ki a megfelelő vágót?

Az egyéni alakítóeszköz kiválasztását az eszközkatalógus helyett az összetevővel kell kezdeni. A mérnököknek értékelniük kell a teljes megmunkálási folyamatot a szerszámgeometria véglegesítése előtt.

1. Határozza meg a munkadarab anyagát:Határozza meg a keménységet, a koptatóképességet, a termikus jellemzőket és a forgács viselkedését.
2. A komponens rajz elemzése:Tekintse át a körvonalakat, a hornyokat, a sugarakat, a lépcsőket, a furatprofilokat és a mérettűréseket.
3. Erősítse meg a CNC gépet:Ellenőrizze az orsó fordulatszámát, a teljesítményt, a szerszámtartó interfészt, a rendelkezésre álló hűtőfolyadékot és a megmunkálási burkolatot.
4. A gyártási követelmények meghatározása:Vegye figyelembe a tételméretet, a ciklusidőt, a szerszám-élettartamra vonatkozó elvárásokat és a szükséges konzisztenciát.
5. Optimalizálja a vágó geometriáját:Válassza ki a megfelelő átmérőt, horonyelrendezést, spirálszöget, szár kialakítást és alakító profilt.
6. Érvényesítse a végleges tervet:Használjon CAD-rajzokat és megmunkálási visszajelzéseket annak biztosítására, hogy az eszköz megfeleljen a tényleges gyártási környezetnek.

A személyre szabott szerszámozáshoz részletes CAD-rajz vagy meglévő minta biztosítása jelentősen javíthatja a szerszámtervezés pontosságát. A munkadarab anyagáról, a gépmodellről, a megmunkálási feltételekről, a szükséges tűrésről és a gyártási célmennyiségről szóló információk szintén értékesek.

Hogyan javítja az egyedi szerszámozás a termelés hatékonyságát?

Egy egyedi formázó vágó gazdasági értékét nem csak a vételár határozza meg. A fontosabb szempont a megmunkálási folyamathoz való teljes hozzájárulása.

Például egy több szabványos marószerszámot igénylő alkatrész ismételt szerszámcserét, áthelyezést, közbenső ellenőrzést és további simítási műveleteket foglalhat magában. Egy dedikált alakítóeszköz konszolidálhatja a megfelelő műveleteket és csökkentheti a folyamatok bonyolultságát.

Ez számos mérhető előnnyel járhat:

• Alacsonyabb nem vágási idő a szerszámcserék miatt
• Csökkentett megmunkálási lépések száma
• Jobb méretkonzisztencia a tételek között
• Potenciálisan alacsonyabb munkaügyi és ellenőrzési követelmények
• Kiszámíthatóbb gyártási ütemezés
• Jobban alkalmas automatizált CNC gyártásra

A Wangdefu támogatja az egyedi PCD-szerszámokat a K+F-től és a mérnöki tervezéstől a gyártásig. Precíziós szerszámokkal foglalkozó üzletága több mint egy évtizedes tapasztalattal rendelkezik, és autóipari, űrrepülési, 3C és orvosi berendezések alkalmazását szolgálja ki. A vállalat azt is kijelenti, hogy szerszámozási pontossága elérheti a nagy pontosságú szintet, így támogatja az ismételhető megmunkálási teljesítményt kereső ügyfeleket.

A kapcsolódó precíziós megoldások felfedezéséhez látogassa meg aCNC vágószerszámokkategória.

Gyakran Ismételt Kérdések

Mi a PCD nem szabványos formázóvágó fő célja?

Fő célja összetett vagy egyedi munkadarab-profilok megmunkálása dedikált forgácsolási geometriával. Több alakítási követelményt képes egyetlen szerszámba egyesíteni, és csökkentheti a többszörös megmunkálási műveletek szükségességét.

Milyen anyagokat lehet megmunkálni a PCD-formázó vágógépekkel?

Általában alkalmasak nemvas anyagokhoz, például alumíniumhoz, rézhez és ezek ötvözeteihez. Szerszámkialakítástól függően használhatók szénszálas kompozitokhoz, üvegszál erősítésű műanyagokhoz és válogatott műszaki műanyagokhoz is.

Testreszabható a vágó átmérője és a penge geometriája?

Igen. Az átmérő, a pengeprofil, a hornyok száma, a csavarvonal szöge, a szár konfigurációja és egyéb szerkezeti jellemzők a munkadarab rajzának és megmunkálási követelményeinek megfelelően tervezhetők. A rendelkezésre álló méretek nem korlátozódnak egyetlen szabványos méretre.

Milyen információk szükségesek egy egyedi formázóvágó kifejlesztéséhez?

Erősen ajánlott egy részletes CAD-rajz. A mérnököknek meg kell adniuk a munkadarab anyagát, a céltűrést, a megmunkáló berendezéseket, az orsó körülményeit, a gyártási mennyiséget és az aktuális megmunkálási problémákat. Egy meglévő szerszám- vagy alkatrészminta is segíthet a tervezés finomításában.

Miért válassza a PCD-t a hagyományos keményfém vágó helyett?

A PCD lényegesen nagyobb keménységet és kopásállóságot biztosít, ami hosszabb ideig segíthet megőrizni az éles vágóélt. Megfelelő alkalmazások esetén ez javíthatja a méretstabilitást, a felület minőségét, a szerszám élettartamát és az általános megmunkálási hatékonyságot.

Következtetés

Egy megfelelően megtervezettPCD nem szabványos formázó vágóegy bonyolult megmunkálási műveletet irányítottabb és hatékonyabb folyamattá alakíthat. A PCD-keménység, a testreszabott alakítási geometria, a keményfém test szilárdsága és az egylépéses megmunkálási képesség kombinációja értékes opcióvá teszi az igényes kontúrokkal és felületi követelményekkel rendelkező precíziós alkatrészek számára. Több mint egy évtizedes precíziós szerszámozási tapasztalatával a Wangdefu személyre szabott megoldásokat kínál a megbízható teljesítményre és alkalmazás-specifikus szerszámtervezésre vágyó gyártóknak. Ha összetett megmunkálási folyamatot fejleszt ki, vagy az alkatrészrajz köré tervezett maróra van szüksége,lépjen kapcsolatba velünkhogy megbeszéljük szerszámigényeit, és személyre szabott megoldást kapjunk.
