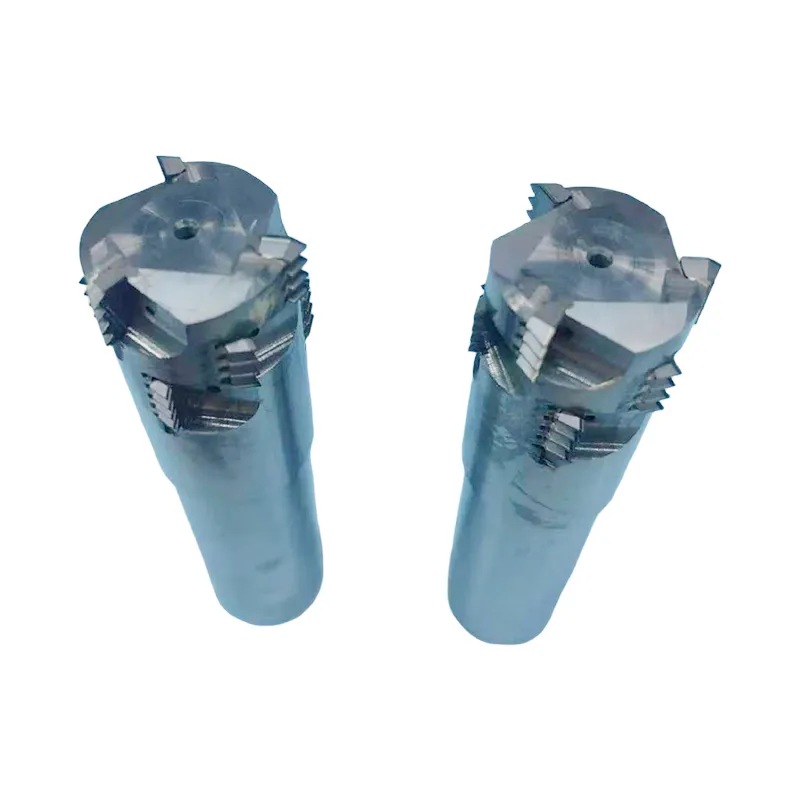

Fúró- és menetvágók ISO-metrikus menetek megmunkálásához

A legújabb fúró- és menetvágók az ISO-metrikus menetek megmunkálásához minden az egyben eszközök, amelyeket arra terveztek, hogy precíz ISO-szabványú meneteket hozzanak létre fémekben, például szénacélban, rozsdamentes acélban, öntöttvasban, alumíniumban és titánötvözetekben. A hagyományos menetfúró eljárásokkal ellentétben ezek a marók integrálják a fúrást, a letörést és a menetvágást, lehetővé téve az átmenő vagy zsákfuratok egyszeri beállítását. Emiatt tökéletesek az autómotorok blokkjaihoz, öntőforma-alkatrészekhez, repülőgép-alkatrészekhez és precíziós gépalkatrészekhez, ahol a nagy pontosság és hatékonyság kritikus.

Műszaki előírások

Tipikus alkalmazások

Autóipar: Motorblokkok és sebességváltóházak M4–M20-as menettel; A TiAlN bevonatú marók szerszámonként több mint 2000 furatig biztosítják az IT7 pontosságot.

Formagyártás: Nagy pontosságú formaleválasztó furatok finom ISO-menetekkel; az egyszeri beállítás kiküszöböli a másodlagos rögzítési hibákat.

Precíziós gépek: Vaklyuk menetek mechanikus alkatrészekhez; a hatékonyság 40%-kal javul a hagyományos fúráshoz és menetfúráshoz képest.

Repülés és űrhajózás: Nagy szilárdságú alkatrészek titánból és magas hőmérsékletű ötvözetekből; a belső hűtés biztosítja a pontos meneteket, amelyek megfelelnek a repülési szabványoknak.

Alapvető előnyei

ISO-kompatibilis kialakítás + Ultra-kemény mag Minőségi fúró- és menetvágóink ISO-metrikus menetek megmunkálásához ultrafinom WC-Co keményfémből készülnek, akár HRA92+ keménységgel, megőrizve a precíz ISO 60°-os menetgeometriát. Az olyan bevonatok, mint a TiAlN vagy a TiSiN, növelik a kopásállóságot, csökkentik a súrlódást és 3-5-szörösére meghosszabbítják a szerszám élettartamát a bevonat nélküli szerszámokhoz képest.

Integrált fúrás és menetvágás A fúrás, letörés és menetmarás egyetlen műveletben történő kombinálása több mint 60%-kal csökkenti a beállítási időt, kiküszöböli a többszöri szerszámcserét, és ideális zsákfuratok és vállmenetek készítéséhez. A rövid, porszerű forgácsok biztosítják a zökkenőmentes kiürítést és a forgács eltömődésének minimális kockázatát.

Többfogú spirál kialakítás a stabilitásért 3-4 horony egyenletesen osztja el a vágóerőt, minimalizálja a vibrációt és egyenletes menetminőséget biztosít. A belső hűtőfolyadék csatornákkal ellátott 35°-os spirálhornyok optimalizálják a forgácseltávolítást, csökkentik a vágási hőmérsékletet, és támogatják a mélyfurat megmunkálást akár 5:1 hosszúság-átmérő arányig.

Széleskörű kompatibilitás és költségszabályozás Egy vágó kezeli a bal vagy jobb meneteket, a többszörös menetemelkedéseket, valamint a durva vagy finom ISO-meneteket. Kompatibilis a CNC megmunkáló központokkal, esztergagépekkel és menetfúró gépekkel, ezek a marók csökkentik a gyártási költségeket és akár 80%-kal csökkentik a munkadarab selejtét.

Ajánlott vágási paraméterek

Megjegyzések: Az alsó furat átmérője = névleges menetátmérő – (1–1,0825) × menetemelkedés. A zsákfuratokhoz 1–2-szeres biztonsági ráhagyás szükséges. A kemény anyagokhoz használjon hűtőfolyadékot a szerszám élettartamának meghosszabbítása érdekében.

Minőségbiztosítás és tanúsítás

Német TUV-tanúsítvánnyal rendelkező gyártási rendszer

Több szabadalom ISO-metrikus menetvágó szerszámokhoz

100%-os ellenőrzés CMM-en és nagy pontosságú mérőberendezésen keresztül

Mindegyik vágó menet pontosságát, felületi minőségét és méretbeli konzisztenciáját ellenőrizték

Csomagolás és Szállítás

Egyedi védőcsomagolás

Tömeges vagy egyedi készletek

Gyors nemzetközi szállítás kínai gyárunkból

Egyedi címkézés elérhető az OEM vásárlók számára

Értékesítés utáni támogatás

Telepítési útmutatók és oktatóvideók

12 hónap garancia javítással vagy cserével

Műszaki konzultáció a vágási paraméterek optimalizálásához bármely ISO-metrikus menetvágási alkalmazáshoz

Miért válassza a Wangdefut?

Az ISO-metrikus menetvágó szerszámok vezető gyártója, szállítója, gyára Kínában

Gyors prototípus támogatás a tömeggyártásig; szállítás 24 órán belül

Testre szabható menetméretek, horonykialakítások, bevonatok és belső hűtőfolyadék lehetőségek

Bizonyított megbízhatóság az autóiparban, a penésziparban, a repülőgépiparban és a precíziós iparban

GYIK

K: Készíthetők-e nem szabványos ISO-szálak?

V: Igen, a Wangdefu személyre szabhatja a fúró- és menetvágót ISO-metrikus menetek megmunkálásához az Ön rajzai vagy mintái alapján.

K: Mely anyagok kompatibilisek?

V: Szénacél, rozsdamentes acél, ötvözött acél, öntöttvas, alumínium, titán és magas hőmérsékletű ötvözetek.

K: Mennyi ideig bírják a vágószerszámok?

V: A szerszám élettartama 3–5-ször hosszabb, mint a HSS megfelelői, az anyag- és vágási körülményektől függően.

K: Adsz használati útmutatást?

V: Igen, minden vágógéphez útmutatók és videoutasítások tartoznak.
