Az autóipari fejlesztés ritkán bukik meg egyetlen drámai hiba miatt. Gyakrabban lelassul, mert egy konzol nem illeszkedik az összeállításhoz, a ház nem tudja tartani a tűréshatárt a módosítás után, a próbadarab megfelelőnek érzi magát a képernyőn, de másként viselkedik fémben, vagy a vevőnek jóvá kell hagynia a szerszámokat, mielőtt a terv valóban készen állna. Itt vanCNC megmunkált prototípusok autóalkatrészekhezértékessé válni. Segítenek a mérnöki csapatoknak a geometria, a szilárdság, az összeszerelési illeszkedés, az anyagviselkedés és a gyárthatóság tesztelésében, mielőtt elköteleznék magukat a formák, matricák vagy nagyobb gyártási tervek mellett.
Ez a cikk elmagyarázza, hogyan használhatják az autóipari vásárlók, a kutatás-fejlesztési csapatok és a beszerzési menedzserek a CNC prototípusokat a fejlesztési kockázatok csökkentése, a jóváhagyási ciklusok lerövidítése és a jobb vásárlási döntések érdekében. Azt is tárgyalja, hogyanNingbo Wangdefu Precision Machinery Co.Ltd.támogatja azokat az ügyfeleket, akiknek pontos, praktikus és gyártási szemléletű prototípus-megmunkálásra van szükségük autóipari alkalmazásokhoz.
Tartalomjegyzék
- Cikkvázlat
- Miért van szükségük az autóipari csapatoknak CNC prototípusokra a gyártás előtt?
- Mely ügyfél-fájdalompontokat oldhatja meg a CNC megmunkálás?
- Hogyan befolyásolják az anyagok a prototípus tesztelést?
- Hol használják általában a CNC-vel megmunkált autóipari prototípusokat?
- Hogyan hasonlítható össze a CNC prototípuskészítés más módszerekkel?
- Mit kell ellenőrizniük a vevőknek, mielőtt CNC prototípus beszállítót választanak?
- Hogyan halad előre egy gyakorlati CNC prototípus projekt?
- GYIK az autóalkatrészek CNC-vel megmunkált prototípusairól
- Következtetés
Cikkvázlat
- Magyarázza el, miért érdemes az autóipari prototípusokkal kapcsolatos döntéseket a szerszámberuházás előtt meghozni.
- Kapcsolja össze a CNC-megmunkálást az ügyfelek valós aggályaival, mint például az átfutási idő, az illeszkedés, a tűrés, az anyagválasztás és a tervezési felülvizsgálatok.
- Hasonlítsa össze a CNC prototípusokat a 3D nyomtatással, öntéssel és formaalapú gyártással.
- Mutassa be a gyakorlati alkalmazási területeket, mint például a motorházak, szeleptestek, kormányelemek, konzolok és egyedi mechanikai alkatrészek.
- Adjon meg egy beszerzési ellenőrző listát egy alkalmas megmunkáló partner kiválasztásához.
- Válaszoljon a vásárlók és mérnökök gyakori kérdéseire.
Miért van szükségük az autóipari csapatoknak CNC prototípusokra a gyártás előtt?
Az autóipari termékfejlesztésben a bizalom drága, ha túl későn jön. Egy digitális modell tökéletesnek tűnhet, de a valódi alkatrészeknek vannak élei, szerszámnyomai, feszültségpontjai, összeszerelési hézagai, termikus viselkedése és felületi követelményei, amelyeket a rajzok önmagukban nem tudnak teljes mértékben bizonyítani. Mielőtt egy vállalat pénzt költene a dedikált szerszámokra, vagy elkezdené a tömeggyártás előkészítését, bizonyítékra van szüksége arra vonatkozóan, hogy az alkatrész képes teljesíteni a fizikai világban.
CNC megmunkált prototípusok autóalkatrészekhezadjon bizonyítékot a csapatoknak. A durva makettekkel ellentétben a CNC prototípusok szigorú méretszabályozással megmunkálhatók mérnöki minőségű fémekből vagy műanyagokból. Ez lehetővé teszi a tervezők és a vásárlók számára, hogy ellenőrizzék, hogy egy alkatrész összeszerelhető, tesztelhető, ellenőrizhető, módosítható és megismételhető-e ésszerű következetességgel.
Az autóalkatrészek esetében az érték nem korlátozódik a megjelenésre. Előfordulhat, hogy a prototípusnak támogatnia kell a terhelési tesztelést, a rezgésellenőrzést, a tömítés értékelését, a funkcionális összeszerelést vagy a próbaszerelést. Ezekben az esetekben az anyagszilárdság és a méretpontosság számít. A CNC megmunkálást gyakran azért választják, mert ezzel olyan alkatrészeket lehet készíteni, amelyek közel állnak a végső felhasználási feltételekhez anélkül, hogy költséges szerszámberuházást igényelne a legkorábbi szakaszban.
Ez különösen fontos az autóipari programok esetében, ahol egy kis komponens befolyásolhatja egy nagyobb rendszert. A nem megfelelően beállított motorház befolyásolhatja az összeszerelést. Az instabil tűréssel rendelkező kormánymű-ház késleltetheti a tesztelést. A pontatlan belső geometriájú szeleptest gyengítheti a teljesítmény értékelését. A CNC prototípusok segítenek feltárni ezeket a problémákat, még mielőtt drága gyártási problémákká válnának.
Mely ügyfél-fájdalompontokat oldhatja meg a CNC megmunkálás?
Sok vásárló keresCNC megmunkált prototípusok autóalkatrészekhezcsak azután, hogy egy projekt már kezdett kockázatosnak érezni. A rajz többször változhatott. Közeledhet a határidő. A beszerzési csapat a mérnöki követelmények és a beszállítói bizonytalanság közé eshet. Egy alkalmas CNC megmunkáló partner segíthet számos gyakori probléma csökkentésében.
| Ügyfél fájdalompontja | Miért történik | Hogyan segítenek a CNC-vel megmunkált prototípusok? |
|---|---|---|
| Tervezési bizonytalanság | A 3D-s modellt nem tesztelték valódi komponensként. | A CNC alkatrészek lehetővé teszik a fizikai ellenőrzést, a próbaszerelést és a gyakorlati tervezési visszajelzést. |
| Szerszámozási kockázat | A vevők habozhatnak befektetni a formákba, mielőtt a tervezést megerősítik. | A CNC-megmunkálás támogatja a kis volumenű gyártást korai fröccsöntési költségek nélkül. |
| Szigorú tolerancia aggodalmak | Az autóipari alkatrészeket gyakran pontosan kell illeszteni a környező alkatrészekhez. | A CNC megmunkálás képes szabályozni a kulcsméreteket, és feltárni a tűrésérzékeny területeket. |
| Anyagvizsgálati igények | Előfordulhat, hogy a műanyag vizuális minták nem tükrözik a végső mechanikai viselkedést. | A megmunkált prototípusok alumíniumból, acélból, műszaki műanyagokból és egyéb megfelelő anyagokból készülhetnek. |
| Lassú tervezési felülvizsgálat | A hagyományos próbamódszerek túl sokáig tarthatnak, ha a rajz megváltozik. | A CNC megmunkálás gyorsan alkalmazkodik a frissített fájlokhoz és a kis tételes változtatásokhoz. |
Az igazi előny a kontroll. A vásárlók nem kénytelenek találgatni, hogy az alkatrész működni fog-e. Tarthatják, mérhetik, összeszerelhetik, tesztelésre küldhetik, és közvetlen bizonyítékok alapján kérhetnek tervezési módosításokat. Ez nemcsak a mérnökök számára teszi praktikussá a CNC prototípuskészítést, hanem a beszerzési csapatok számára is, akiknek biztonságosabb módszerre van szükségük a következő lépés jóváhagyásához.
A hasznos prototípus nem csak minta. Ez egy döntéshozatali eszköz. Segítenie kell az ügyfélnek az egyértelmű kérdések megválaszolásában: Megfelel? Megmunkálható? Az anyag megfelelő? Reálisak a tűréshatárok? A tervezést a gyártás előtt felül kell vizsgálni?
Hogyan befolyásolják az anyagok a prototípus tesztelést?
Az anyagválasztás teljesen megváltoztathatja a prototípus értékét. Előfordulhat, hogy a csak vizuális megerősítésre használt alkatrésznek nincs szüksége ugyanarra az anyagra, mint a végső alkatrésznek. A telepítéshez, tömítéshez, terheléshez vagy hővel kapcsolatos teszteléshez használt autóipari prototípusnak azonban sokkal közelebb kell állnia a végső anyagszükséglethez.
Ez az egyik okCNC megmunkált prototípusok autóalkatrészekhezszéles körben használják a gyakorlati fejlesztésben. A CNC megmunkálás számos fémmel és műszaki műanyaggal dolgozhat, lehetővé téve az ügyfelek számára, hogy egy alkatrészt olyan körülmények között teszteljenek, amelyek értelmesebbek, mint egy kijelzős modell. Alumínium választható könnyű házakhoz vagy hővel kapcsolatos alkatrészekhez. Az acél akkor használható, ha fontos a szilárdság, a kopásállóság vagy a szerkezeti teljesítmény. A műszaki műanyagok választhatók szigeteléshez, súlycsökkentéshez vagy speciális funkcionális követelményekhez.
Az anyagot korán meg kell beszélni. Ha a prototípust megjelenési áttekintésre szánják, a költség és a felületi hatás vezérelheti a választást. Ha a prototípust funkcionális tesztelésre szánják, akkor a mechanikai teljesítménynek kell az első helyen állnia. Ha az alkatrész kis volumenű gyártás irányába mozdul el, az anyagok elérhetősége és megismételhetősége is fontossá válik.
- Alumínium ötvözet:gyakran használják házakhoz, konzolokhoz, könnyű szerkezetekhez és jó megmunkálhatóságot igénylő alkatrészekhez.
- Acél:alkalmas erősebb mechanikai alkatrészekhez, kopással kapcsolatos alkatrészekhez és szerkezeti teszteléshez.
- Rozsdamentes acél:figyelembe kell venni, ha a korrózióállóság vagy a tartósság fontos.
- Műszaki műanyagok:könnyű, szigetelő vagy nem fém funkcionális alkatrészekhez használható.
- Megrendelő által meghatározott anyagok:fontos, ha a prototípusnak meg kell felelnie a végső gyártási tervnek vagy tesztszabványnak.
Ningbo Wangdefu Precision Machinery Co.Ltd. támogatja a prototípus projekteket, ahol az anyagválasztást, a megmunkálási megvalósíthatóságot és a gyakorlati tesztelési igényeket együtt kell figyelembe venni. A vásárlók számára ez azért fontos, mert a prototípus beszállítónak nem csak rajz szerint kell anyagot vágnia; a szállítónak azt is meg kell értenie, hogy az alkatrészt hogyan fogják használni, és milyen kockázatokat akar ellenőrizni a vevő.
Hol használják általában a CNC-vel megmunkált autóipari prototípusokat?
Az autóipari rendszerek egyre kompaktabbak, integráltabbak és igényesebbek. Az új energetikai járművek, az intelligens vezetési rendszerek és a hagyományos mechanikus platformok mind pontos alkatrészeket igényelnek a fejlesztés során.CNC megmunkált prototípusok autóalkatrészekhezszámos területen használható, különösen akkor, ha az alkatrész összetett geometriával, szigorú illesztési követelményekkel vagy funkcionális tesztelési igényekkel rendelkezik.
| Alkalmazási terület | Prototípus példák | A tesztelés fő célja |
|---|---|---|

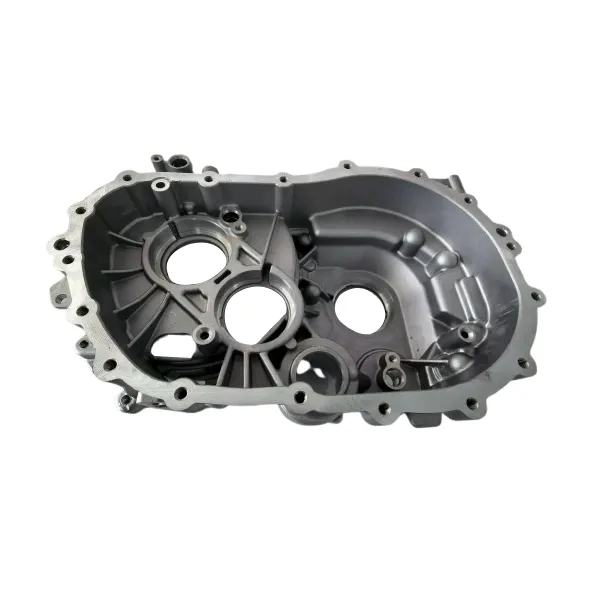

| Erőátviteli és motorrendszerek | Motorházak, reduktor alkatrészek, szerelési szerkezetek | Szerelési illeszkedés, hőviselkedés, méretstabilitás, beépítés ellenőrzése |
| Kormány- és alvázrendszerek | Kormányműházak, konzolok, tartóblokkok | Pozíciópontosság, szerkezeti szilárdság, tűréskoordináció |

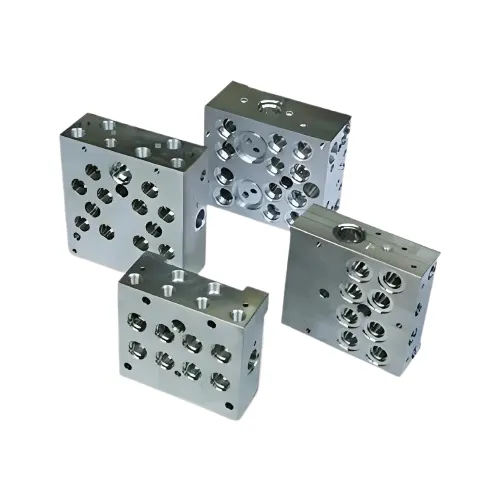

| Folyadék- és vezérlőrendszerek | Szeleptestek, elosztók, hidraulikus blokkok | Belső áramlási út pontossága, tömítőfelület ellenőrzések, funkcionális összeszerelés |
| Belső és külső mechanizmusok | Egyedi csatlakozók, kisméretű gépészeti szerkezetek, szerelvények | Fitness ellenőrzés, ergonómiai tesztelés, megjelenés és funkció egyensúly |
| Tesztkészülékek és fejlesztőeszközök | Ellenőrző felszerelések, szerelési segédanyagok, próbafúrók | Gyártás előkészítés, megismételhető tesztelés, gyorsabb műszaki validálás |
A legerősebb projektek általában egyértelmű tesztelési céllal kezdődnek. A vevőnek nem szabad egyszerűen általánosan „prototípust” kérnie. Jobb elmagyarázni, hogy az alkatrészt alkalmassági ellenőrzésre, közúti tesztelésre, laboratóriumi vizsgálatra, összeszerelés-validálásra, vásárlói bemutatásra vagy a gyártás előtti értékelésre fogják-e használni. Ha a cél világos, a megmunkálási stratégia pontosabbá válik.
Hogyan hasonlítható össze a CNC prototípuskészítés más módszerekkel?
Nincs egyetlen prototípus-készítési módszer sem megfelelő minden autóipari projekthez. A 3D nyomtatásnak, öntésnek, lemezgyártásnak, fröccsöntésnek és CNC megmunkálásnak megvan a maga helye. A fontos szempont az, hogy olyan módszert válasszunk, amely megfelel a csökkentendő kockázatnak.
| Módszer | Legjobb For | Korlátozások | Amikor a CNC alkalmasabb |
|---|---|---|---|
| 3D nyomtatás | Gyors vizuális modellek, koncepció formák, korai tervezési megbeszélés | Előfordulhat, hogy az anyagszilárdság, a felületkezelés és a tűrés nem felel meg a funkcionális igényeknek | Amikor az alkatrészt fémben kell tesztelni, vagy szigorúbb tűrés szükséges |
| Öntvény | Gyártásszerű öntvényszerkezetű vagy nagyobb térfogatú alkatrészek | Előfordulhat, hogy a szerszámozás és az előkészítés lassabb lesz a korai szakaszban végzett felülvizsgálatok esetén | Amikor a kialakítás még mindig változik, és kis mennyiségű rugalmasságra van szükség |
| Fröccsöntés | Nagy mennyiségű műanyag alkatrészek a tervezés megerősítése után | Az öntőforma költsége és az átfutási idő nem ideálisak bizonytalan kivitelekhez | Amikor a vásárlóknak mintákra van szükségük, mielőtt elköteleznék magukat a penészberuházásba |
| CNC megmunkálás | Funkcionális prototípusok, fém alkatrészek, pontos illeszkedés ellenőrzések, kis tételek | Lehet, hogy nem a legolcsóbb megoldás nagyon nagy mennyiségű gyártáshoz | Amikor a pontosság, az anyagteljesítmény és a felülvizsgálati rugalmasság a legfontosabb |
Sok autóvásárló számára a CNC prototípusgyártás a gyakorlati középút jelenti. Funkcionálisabb, mint egy egyszerű vizuális modell, de rugalmasabb, mint a kemény szerszámok. EzértCNC megmunkált prototípusok autóalkatrészekhezgyakran használják a gyártás végleges jóváhagyása előtt.
Mit kell ellenőrizniük a vevőknek, mielőtt CNC prototípus beszállítót választanak?
A beszállító géplistája számít, de nem ez a teljes történet. Az autóipari prototípus-projektek kommunikációt, rajzok megértését, anyagtudatosságot, ellenőrzési szokásokat, valamint azt a képességet kívánják meg, hogy a változásokat zűrzavar nélkül kezeljék. Amikor a vevők összehasonlítják a szállítókat, nem a legalacsonyabb árajánlat lehet az egyetlen tényező.
- Rajz áttekintési képesség:A szállítónak képesnek kell lennie azonosítani a nehéz tűréseket, a nem egyértelmű megjegyzéseket, az éles belső sarkokat, a vékony falakat és a lehetséges megmunkálási kockázatokat.
- Anyagegyeztetés:A szállítónak meg kell értenie, hogy a kiválasztott anyag támogatja-e a tervezett vizsgálatot.
- Megmunkálási tapasztalat:Az autóipari alkatrészek gyakran tartalmaznak funkcionális felületeket, szerelési felületeket, menetes furatokat, tömítési területeket és összetett geometriát.
- Ellenőrzési folyamat:A vevőknek meg kell kérdezniük, hogyan történik a kulcsméretek ellenőrzése, és hogyan adnak visszajelzést az ellenőrzésről.
- Revíziós válasz:A prototípusprojektek gyakran változnak. Egy jó beszállító szervezett módon tudja kezelni a frissített rajzokat.
- Kis tételes képesség:Egyes ügyfeleknek először egy mintára van szükségük, majd tíz darabra, majd egy próbatételre. A rugalmasság hasznos.
- Kommunikáció egyértelműsége:A gyors válaszok hasznosak, de a pontos technikai kommunikáció még fontosabb.
Ningbo Wangdefu Precision Machinery Co.Ltd. precíziós megmunkálási területeken dolgozik, ahol az ügyfeleknek szükségük lehet CNC prototípusokra, egyedi alkatrészekre, CNC vágószerszám támogatásra, szelepblokkra és kapcsolódó megmunkált alkatrészekre. Az autóipari prototípusok vásárlói számára ez a fajta gyártási háttér segíthet összekapcsolni a tervrajzokat a tényleges megmunkálási döntésekkel.
Hogyan halad előre egy gyakorlati CNC prototípus projekt?
Egy gördülékeny CNC prototípus projekt általában teljes információval kezdődik. Minél érthetőbben magyarázza el az ügyfél az alkatrészt, annál könnyebb elkerülni a késést. Még akkor is, ha a rajz nem tökéletes, a korai megbeszélés megelőzheti a későbbi félreértéseket.
- 3D-s fájlok és 2D-s rajzok megosztása:A projekttől függően STEP, IGS, X_T, DWG vagy PDF fájlok használhatók.
- Magyarázza el az alkalmazást:Mondja el a szállítónak, hogy a prototípus illeszkedés, szilárdság, tömítés, hő, vibráció vagy vizuális megerősítésre szolgál.
- Anyag és mennyiség megerősítése:Az anyagminőséget, a felületkezelést és a mintamennyiséget az árajánlat benyújtása előtt meg kell vitatni.
- Tekintse át a kulcstűréseket:Nem minden dimenzió igényel azonos vezérlést. A kritikus méreteket egyértelműen meg kell jelölni.
- Árajánlat jóváhagyása és átfutási idő:A vásárlóknak nem csak az árat kell megerősíteniük, hanem azt is, hogy mit tartalmaz a megmunkálás, a kikészítés és az ellenőrzés.
- A gép és az alkatrészek ellenőrzése:A szállító az alkatrészeket gyártja és ellenőrzi a legfontosabb jellemzőket az egyeztetett követelményeknek megfelelően.
- Tesztelés és felülvizsgálat:Az ügyfél értékeli a prototípust, és kérhet tervezési fejlesztéseket vagy kis szériás gyártást.
Ez a folyamat tesziCNC megmunkált prototípusok autóalkatrészekhezkülönösen hasznos olyan projekteknél, ahol a tervezési érettség még javul. Ahelyett, hogy megvárnák a gyártási problémák megjelenését, a vásárlók prototípusok segítségével hozhatnak döntéseket lépésről lépésre.
GYIK az autóalkatrészek CNC-vel megmunkált prototípusairól
Nem. A CNC megmunkálás fémekhez és számos műszaki műanyaghoz használható. A fém prototípusok gyakoriak, ha fontosak az erősség, a hőállóság, a menetes jellemzők vagy a funkcionális összeszerelés. A műanyag prototípusok hasznosak lehetnek könnyű alkatrészekhez, szigetelő alkatrészekhez vagy a tervezés ellenőrzéséhez.
Válassza a CNC megmunkálást, ha a prototípusnak nagyobb méretpontosságra, erősebb anyagteljesítményre, simább megmunkált felületekre vagy a végső alkatrészhez közelebbi viselkedésre van szüksége. A 3D nyomtatás hasznos a koncepció áttekintésénél, de a CNC megmunkálás gyakran jobb a funkcionális autóipari teszteléshez.
Igen. Az alkatrész tesztelésével és felülvizsgálatával a szerszámberuházás előtt a vásárlók csökkenthetik a drága szerszámcserék esélyét. A CNC-prototípusok különösen akkor hasznosak, ha a tervezés még folyamatban van.
Adja meg a 3D fájlokat, 2D rajzokat, az anyagszükségletet, a mennyiséget, a felületkezelési igényeket, a kulcstűréseket és a prototípus tervezett felhasználását. Ha az alkatrészt tesztelésre használják fel, a lehető legvilágosabban magyarázza el a vizsgálati feltételeket.
Sok esetben igen. A CNC megmunkálás alkalmas próbaüzemekre, egyedi alkatrészekre, tartalék fejlesztési alkatrészekre és kis volumenű gyártásra, ahol a szerszámberuházás még nem praktikus. A legjobb választás az alkatrész kialakításától, az anyagtól, a tűréstől, a mennyiségtől és a szállítási ütemezéstől függ.
A prototípus-projektek gyakran tervezési változtatásokkal, bizonytalan méretekkel, speciális anyagokkal és sürgős határidőkkel járnak. A jó kommunikáció segít megelőzni a téves feltételezéseket, az ismételt átdolgozást és az elkerülhető késéseket.
Következtetés
Az autóipari fejlesztés nem csak alkatrészgyártásról szól. Arról van szó, hogy bebizonyítsuk, hogy a rész megérdemli a továbblépést.CNC megmunkált prototípusok autóalkatrészekhezsegít az ügyfeleknek tesztelni az illeszkedést, a funkciót, a tűréshatárt, az anyagok viselkedését és a gyártás megvalósíthatóságát, mielőtt nagyobb beruházásokat hajtanak végre. A vásárlók számára ez kevesebb vak döntést jelent. A mérnökök számára ez gyorsabb tervezési visszajelzést jelent. A projektmenedzserek számára ez tisztább utat jelent a koncepciótól az érvényesítésig.
A legjobb prototípus nem mindig a legbonyolultabb. Ez az, aki a megfelelő kérdésre válaszol a megfelelő szakaszban. Függetlenül attól, hogy a projekt motorházat, szelepházat, kormányműházat, szűkítő alkatrészt, konzolt vagy egyedi autóipari alkatrészt foglal magában, a CNC megmunkálás megbízható módot ad a csapatoknak a valós teljesítmény ellenőrzésére, mielőtt a gyártási nyomás túl magas lesz.
Ha autóalkatrészeket fejleszt, és pontos, praktikus és gyártási szemléletű prototípus-támogatásra van szüksége, a Ningbo Wangdefu Precision Machinery Co.Ltd. készen áll a rajzok, anyagok, tűréshatárok és tesztelési célok megbeszélésére. Küldje el projektje részleteit még ma éslépjen kapcsolatba velünkegy magabiztosabb CNC prototípus projekt elindításához.
