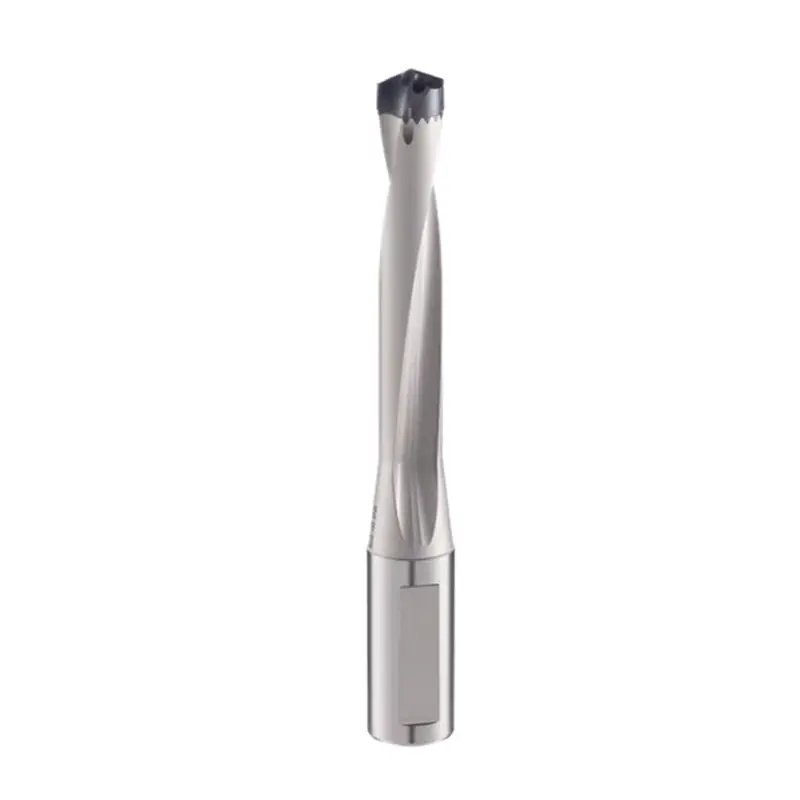

Indexálható laposfejű fúró

Mi az az indexelhető laposfejű fúró?

Az Indexable Flathead Drill egy cserélhető betétű laposfejű fúró, amelyet különféle anyagok nagy pontosságú fúrására terveztek. Cserélhető lapkái csökkentik a szerszámkopást és javítják a megmunkálási hatékonyságot, így különösen alkalmas összetett alkatrészekhez és igényes projektekhez. Pontosan lyukakat tud megmunkálni fémekben, műanyagokban és kompozitokban, miközben megőrzi a rendkívül magas méretstabilitást.

Főbb jellemzők

Hatékony fúrás: Alkalmas közepes és nagy keménységű anyagokhoz.

Cserélhető lapka kialakítás: Csökkenti a csereköltségeket és meghosszabbítja a szerszám élettartamát.

Precíziós pozicionálás: Biztosítja a furat átmérőjének pontosságát és a furatfal minőségét.

Sokoldalú alkalmazkodóképesség: alkalmas maráshoz, fúráshoz, menet-előmegmunkáláshoz stb.

Wangdefu váltólapos laposfejű fúrónk használatával az ügyfelek jelentősen javíthatják a termelékenységet, csökkenthetik az állásidőt, és nagy pontosságot és konzisztenciát biztosíthatnak minden furatban.

Alapvető műszaki előnyök

Indexálható betétek + merev szerszámtest: költséghatékony pontosság, amelyben megbízhat

A Wangdefu úgy tervezi meg váltólapos fejű fúrógépünket, hogy a gazdaságosságot a kiváló merevséggel ötvözi. A 4 sarkú váltólapkákat használó szerszámaink lehetővé teszik, hogy a perifériás és a központi vágóélek ugyanazon a lapkán osztozzanak – a szerszámköltség több mint 40%-kal csökkenthető a teljesítmény csökkenése nélkül. Lapkáink prémium keményfém vagy CBN anyagokból készülnek, fejlett TiAlN/MEGACOAT NANO bevonattal (keménység 35 GPa, oxidációállóság 1150°C-ig), és akár 2-szer nagyobb kopásállóságot biztosítanak, mint a hagyományos lapkák.

A szerszámtestek nagy szilárdságú ötvözött acélból vagy tömör szinterezett keményfémből készülnek, és 2,5-szer nagyobb merevséget kínálnak, mint a hagyományos acélszerszámok. Ez azt jelenti, hogy még a hosszú túlnyúlású 2D–3D specifikációkhoz megfelelő mélység-átmérő arányok (L/D) esetén is minimális elhajlást és vibrációt érhet el – tökéletes a következetes, precíz megmunkáláshoz.

Lapos végű geometria + optimalizált vágás a tökéletes eredményért

Lapos végű geometriánkat 180°-os vágóéllel és speciális ívhónozással terveztük, hogy tökéletesen sík furatfenéket biztosítsunk 0,01 mm-nél kisebb eltéréssel. Az éles hegy pozitív dőlésszöggel rendelkezik, ami 30%-kal csökkenti a vágási ellenállást és minimalizálja a sorjaképződést (≤0,037 mm).

Innovatív forgácstörő kialakításunknak köszönhetően a forgácsok rövidek és könnyen kiüríthetők – még a vak vagy félig átmenő furatokban is. Ez kevesebb állásidőt, gördülékenyebb működést és nagyobb termelékenységet jelent a gyártósor számára.

Többfunkciós integráció: egyszerűsítse munkafolyamatait

Megértjük, hogy a hatékonyság számít. A Wangdefu váltólapka + merev szerszámtest megoldásoknál nincs szükség előfúrásra. Egy szerszám fogantyúi:

Ferde felületek

Hengeres felületek

Metsző furatok, beleértve a 3°-os huzatfelületeket

Az indexelhető laposfejű fúró támogatja a fúrást, a süllyesztést és a belső homlokfelület-megmunkálást is – ezzel háromra csökkentve a hagyományos hatlépéses folyamatokat. Ez az integráció akár 50%-kal is csökkentheti a vágási ciklusidőt, így időt és költséget is megtakaríthat. Szerszámaink teljes mértékben kompatibilisek a vízszintes megmunkáló központokkal, automata esztergagépekkel és olyan szabványos tartókkal, mint a BT/HSK.

Precízió és stabilitás a tételes gyártáshoz

Minden merev szerszámtest egy ék típusú lapkabefogó rendszerrel van párosítva, amely excenteres csap-beállítással rendelkezik, amely biztosítja a vágóél kifutását ≤0,01 mm-nél. Az átmérőtűrés ±0,03 mm-en belül stabil marad, míg az egyenlőtlen emelkedés és az alacsony ellenállású csúcs csökkenti a vibrációt.

Az eredmény? Kivételes felületi minőség (Ra1,6-3,2μm) és átmérőeltérés <0,02mm 500 furat után is. Ez a fokú pontosság biztosítja a következetes kötegelt gyártást – ideális az autóiparban, a repülőgépiparban, az elektronikában és a szerszámgyártásban.

Miért válassza a Wangdefut?

Kínai székhelyű gyártóként, beszállítóként és precíziós CNC-szerszámokra szakosodott gyárként a Wangdefu több mint egy évtizedes szakértelmet hoz minden termékhez. Indexálható laposfejű fúróink mögött:

Bizonyított, nagy keménységű ötvözetek és PCD/CBN technológia

Személyre szabott megoldások mélyfuratok, mikrolyukak vagy összetett geometriák számára

Teljes körű gyártási támogatás a tervezéstől a prototípus készítésen át a kötegelt szállításig

Gyors reagálás és műszaki konzultáció elkötelezett projektmenedzsereinktől

Ha a Wangdefut választja, akkor nem csupán egy váltólapos fejű fúrót vásárol – partnert szerez a pontosság, a hatékonyság és a megbízhatóság terén a modern CNC megmunkálásban.

Alapvető termékparaméterek

A Wangdefu váltólapos fejű fúró tipikus alkalmazásai

A Wangdefu váltólapos fejű fúrómegoldásainkat nagy pontosságra, stabilitásra és hatékonyságra tervezték több iparágban is. Íme néhány tipikus alkalmazás, ahol eszközeink ragyognak:

Gépjárműgyártás

Az olyan feladatokhoz, mint a sebességváltóház csavarok süllyesztése (M10–M27), φ20 mm-es váltólapos fejű fúrónk kivételes teljesítményt nyújt. A 150 m/perc vágási sebesség és a 0,1 mm/fordulat előtolás egyetlen szerszámmal akár 3520 furatot is megmunkálhat. A hagyományos cserélhető fúrógépekhez képest megoldásunk 50%-kal javítja a hatékonyságot, miközben megőrzi az egyenletes furatminőséget és a sorjamentes felületet.

Penészipar

SKD11 öntőacél ferde csavarfuratok megmunkálásakor 3°-os huzattal, szerszámaink egy lépésben integrálják a fúrást és a süllyesztést. A precíz, lapos végű geometria biztosítja a sorjamentes lapos furatfenéket, így teljesen kiküszöböli az utócsiszolás szükségességét és javítja a munkafolyamat hatékonyságát.

Gépek Berendezések

A nagy szerkezeti bordák félig átmenő furataihoz gyakran kiváló merevségű szerszámok szükségesek. Változható laposfejű fúrónk robusztus szerszámtesttel rendelkezik, amely hosszú túlnyúlásokra képes, valamint egy optimalizált forgácstörővel kombinálva, amely megakadályozza az eltömődést. Ez lehetővé teszi a megmunkálás hatékonyságának akár 60%-os növekedését a hagyományos módszerekhez képest, miközben megtartja a szűk tűréseket és minimális a szerszámkopást.

Repülőgép

Alumíniumötvözet ház belső végfelületének kidolgozásához a lapos végű geometria tökéletes síkságot biztosít. Az alacsony súrlódású bevonatunkkal párosulva a szerszámok minimálisra csökkentik a munkadarab sérülését, és kiváló felületi minőséget érnek el Ra1,6 μm-ig, megfelelve a repülőgépipar nagy pontosságú szabványainak.

Ajánlott vágási paraméterek

Megjegyzés: Hagyjon 1–2 mm-es forgácshézagot a zsákfuratok számára; ferde felületekhez ajánlott lépcsős előtolás; hegyekkel megerősített betétek megszakított vágásokhoz.
