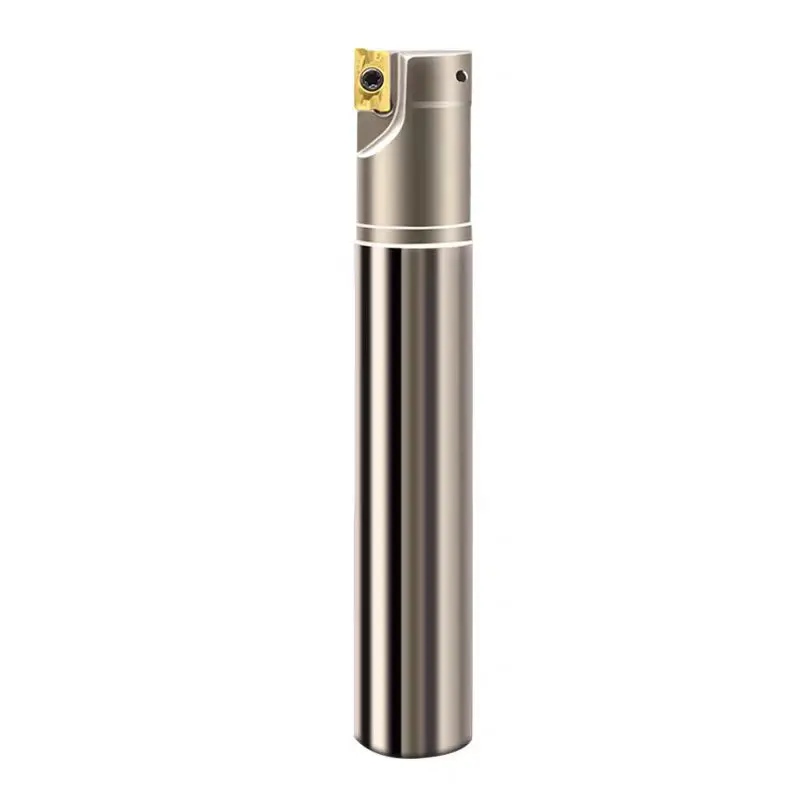

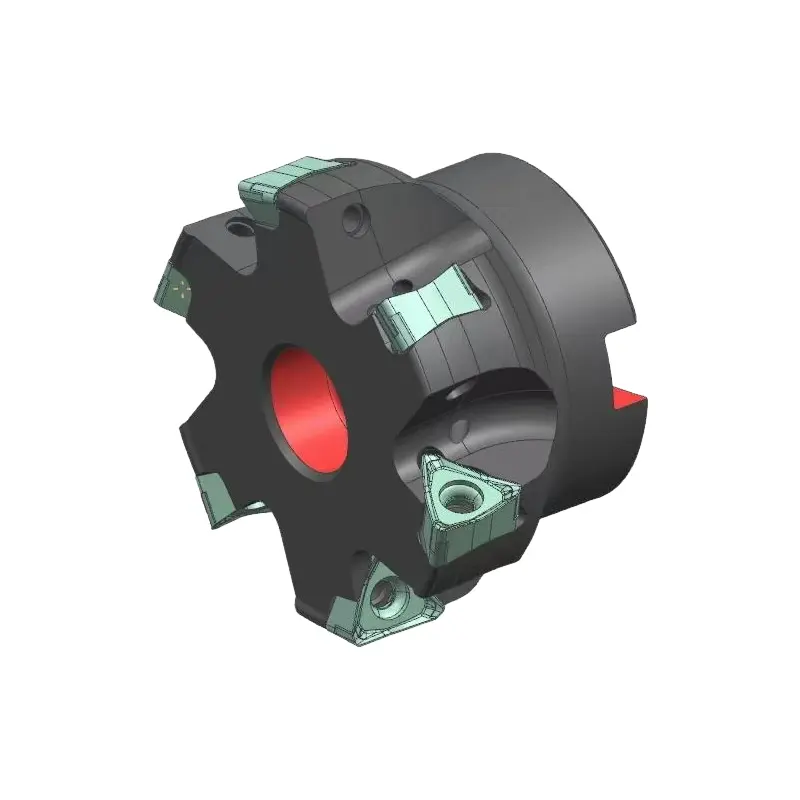

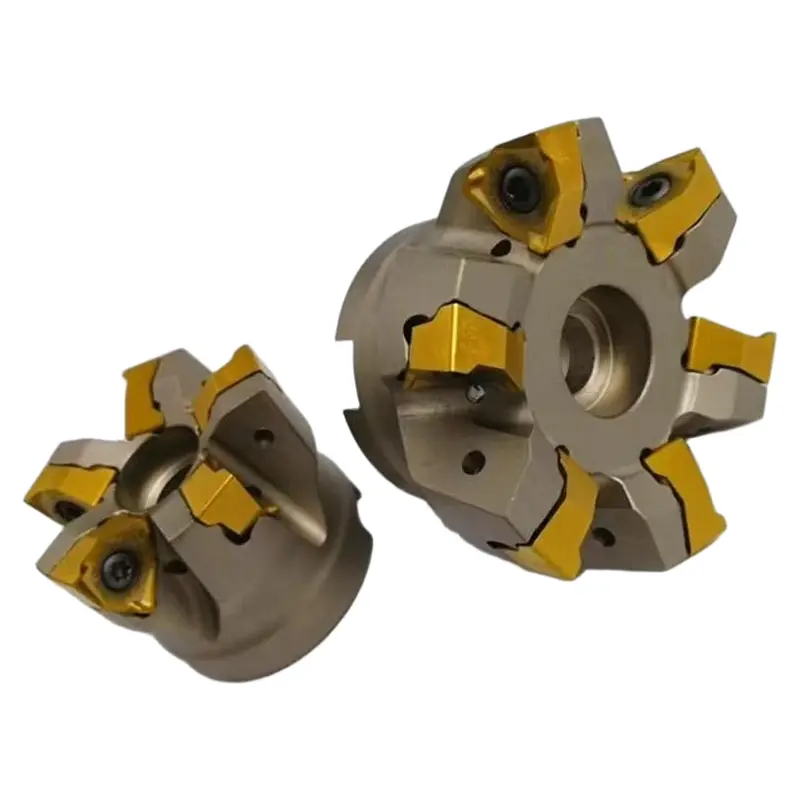

Négyszögletes vállvégi malom

Kínai gyártóként és beszállítóként a wangdefu 90°-os derékszögű, négyzet alakú vállvégű marója ideális motorblokkokhoz, gépágyakhoz, formaüregekhez és kompozit alkatrészekhez, hogy biztosítsa a stabilitást, a pontosságot és a több anyaghoz való alkalmazkodást. Nagy pontosságú, nagy hatékonyságú marási megoldások autóipari, repülőgépipari, szerszám- és általános gépipari alkalmazásokhoz.

Mik a késeink előnyei?

Precíziós 90°-os geometria + megerősített szerkezet

A szigorú 90°-os főszög, a precíziós szerszámtest és a lapka pozicionálása biztosítja a váll merőlegességét ≤30 μm és a simaságot ≤0,008 mm.

Kovácsolt nagy szilárdságú ötvözött acél test, hőkezelt a merevség érdekében. A fecskefarkú vagy ék alakú lapkareteszelés stabil rögzítést biztosít, és megakadályozza az elhajlást mély vágások és megszakított marás esetén.

Több fuvola és optimalizált geometria

Fogosztási lehetőségek: L (durva), M (közepes), H (finom). A finom szurok növeli az adagolás hatékonyságát; a durva emelkedés javítja a forgácselvezetést.

A 30°–45°-os spirálszög kettős pozitív gereblyével 30%-kal csökkenti a vágási ellenállást, az egyenlőtlen fogtávolság elnyomja a vibrációt.

A négyzet alakú kétoldalas lapkák 8 vágóélt biztosítanak; a befejező élek Ra ≤1,6μm-t, egyes precíziós változatok Ra ≤0,8μm-t érnek el.

Minden anyag kompatibilitása + továbbfejlesztett bevonatok

Keményfém, kerámia, CBN kivitelben kapható betétek. Acélhoz, öntöttvashoz, alumíniumhoz alkalmas keményfém; kerámia és CBN edzett acélra és hidegöntvényre specializálódott.

Bevonatok: TiAlN, TiCN vagy CVD MT-TiCN+Al2O3, magas hőmérsékleti ellenállást, tapadásgátlót és >40%-kal hosszabb szerszámélettartamot biztosítanak.

Többfunkciós integráció + Rugalmas adaptáció

Egy szerszámban egyesíti a homlokmarást, élmarást, hornyolást és beszúró marást, csökkenti a szerszámcseréket és -beállításokat, és 68–140%-kal javítja a hatékonyságot.

A széles, mély spirális hornyok biztosítják a zökkenőmentes forgácselvezetést. Támogatja a belső/külső hűtést.

Kompatibilis a BT, HSK, Capto orsókkal, CNC marókkal, megmunkáló központokkal és automatizált gyártósorokkal. Az indexelhető kialakítás csökkenti a lapkacsere költségeit.

Alapvető termékspecifikációk

Hol használhatjuk marószerszámainkat?

Gépjárműgyártás: A motorblokk lépcsői és a sebességváltóház rögzítési felületei. A Wangdefu minőségi négyzet alakú vállmarójával az egymenetes 90°-os vállformálás ≤0,015 mm-es merőlegességet érhet el, 50%-kal csökkenti a megmunkálási időt, és 0,5% alatti marad a selejt aránya. Kínában a gyártók és beszállítók megbízhatóak a nagy hatékonyságú gyártás érdekében.

Formagyártás: 45 acél forma oldalfalak és belső formabetétek durva/simító marás. Száraz vágószerszám élettartama akár 3 óra, háromszor hosszabb, mint a hagyományos szerszámoké, nincs szükség másodlagos polírozásra. Sok kínai szerszámgyár a Wangdefu szerszámokra támaszkodik a következetes pontosság és megbízhatóság érdekében.

Repülés: Kompozit alkatrészek élmarása és fém szerkezeti részek lépcsőfelületei. A többhornyos kialakítás magas anyagleválasztást és stabilitást biztosít hosszú túlnyúlások mellett, sorja- és rétegvesztés-mentesen. Alkalmas gyárak és beszállítók számára, akik nagy teljesítményű megmunkálási megoldásokat igényelnek.

Általános gépek: Lépcsőfelületek és derékszögű hornyok a szivattyútestekben, szeleptestekben és sebességváltókban. Több műveletet integrál, 30%-nál nagyobb gyártási költséget csökkentve, széles körben alkalmazzák a gépgyártók és -szállítók Kínában.

Ajánlott vágási paraméterek

Tipp: Vékony falú vagy mély üreges részek esetén csökkentse az előtolást és a mélységet. Állítsa be a paramétereket a gép merevségének és a munkadarab szerkezetének megfelelően. Vegye fel a kapcsolatot a Wangdefu műszaki csapatával a nehéz anyagok egyedi megoldásaiért.
