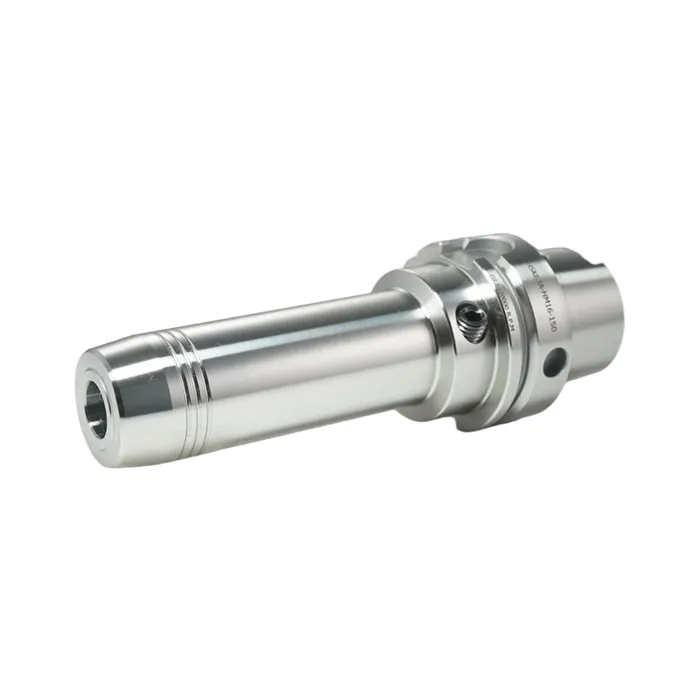

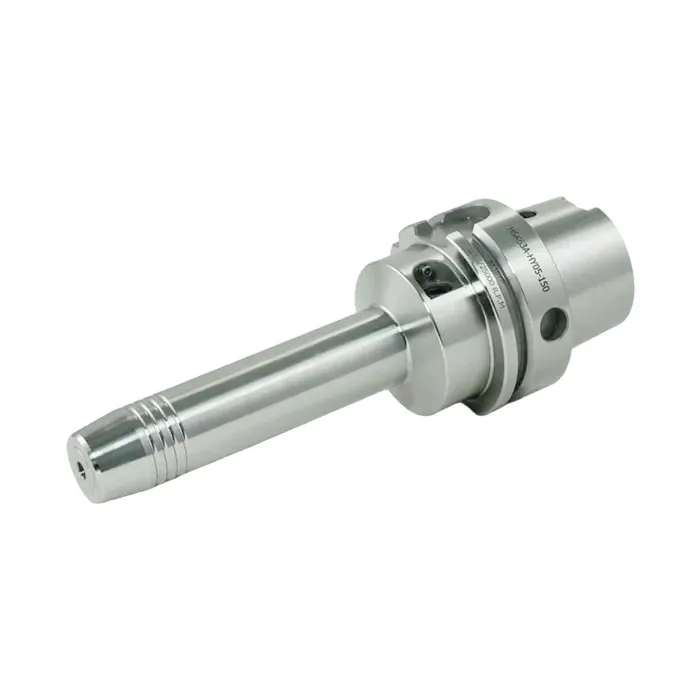

Hidraulikus szerszámtartó

Mi az a hidraulikus szerszámtartó?

A minőségi hidraulikus szerszámtartó egy olyan fejlett rögzítőelem, amely a hidraulikafolyadék összenyomhatatlanságát kihasználva biztonságosan megragadja a vágószerszámokat. Precíziós maráshoz, fúráshoz, dörzsárazáshoz és nagy sebességű megmunkáláshoz tervezték, így kiküszöböli a hagyományos szerszámtartóknál gyakori kifutási és vibrációs problémákat. A 3×D-nél ≤0,002 mm-es radiális kifutással és ≤0,001 mm-es ismétlési pozicionálási pontossággal tökéletesen támogatja a keményfém, PCD és PCBN szerszámokat az ultraprecíziós műveletekhez. A hidraulikus szerszámtartók egyenletes minőséget biztosítanak vékonyfalú, miniatűr vagy összetett alkatrészek megmunkálásakor, így nélkülözhetetlenek az űrkutatásban, az öntőformában, a 3C elektronikában és az orvosi eszközök gyártásában.

Mik ennek a terméknek az előnyei?

Zero-Gap hidraulikus rögzítés az extrém pontosság érdekében A hidraulikus kamra egyenletesen tágul a szerszámszár körül, kiküszöbölve a hagyományos rugós befogópatron-réseket. Az egyenletes befogás egyenletesen osztja el az erőt, megakadályozza a szerszám deformálódását, és 3×D-nél ≤0,002 mm sugárirányú kifutást biztosít. A felületkezelés elérheti a Ra0,1 μm-t, ideális tükörfényes megmunkáláshoz. Ez a funkció a tartós hidraulikus szerszámtartót tökéletes választássá teszi az ultraprecíziós megmunkálási feladatokhoz.

Magas dinamikus egyensúly a nagy sebességű stabilitásért A precíziós megmunkálású, egyrészes kialakítás, résektől és rugalmas alkatrészektől mentes, G2.5 dinamikus egyensúlyt ér el 30 000 ford./percnél (opcionális G1.0 45 000 ford./percnél). A könnyű és merev konstrukció akár 70%-kal minimalizálja a vibrációt, megőrzi a stabilitást még rendkívül nagy sebességeknél is.

Tartós és költséghatékony A kopásálló ötvözött acélból készült, vákuumban 62 HRC-ig edzett szorítóhüvelyek több mint 20 000 szerszámcserét tesznek lehetővé <3%-os pontossággal. Normál használat során nincs szükség hidraulikaolaj cserére, ami csökkenti a karbantartási költségeket. Gyors szerszámcsere 10 másodperc alatt szabványos nyomatékkulccsal, gyártási időt takarítva meg.

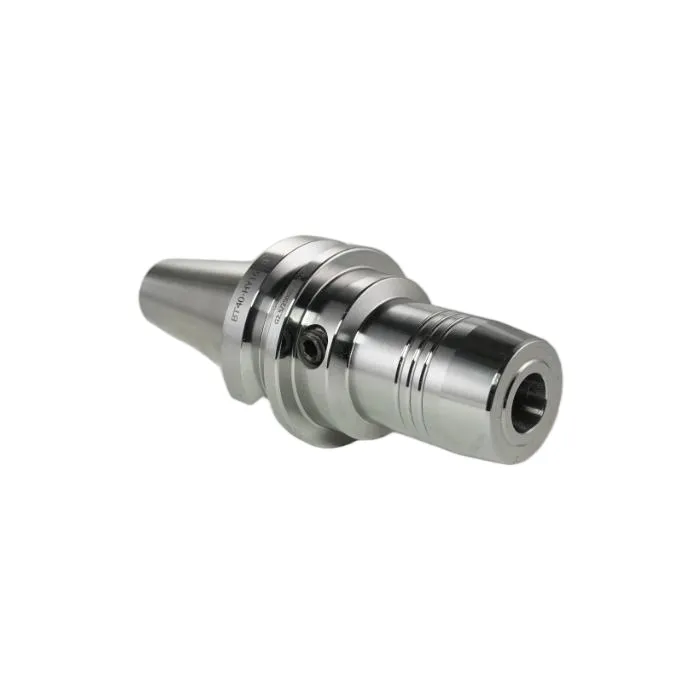

Széleskörű kompatibilitás és rugalmas funkcionalitás Támogatja a BT30/BT40/BT50, HSK63A/HSK100A interfészeket, φ3–φ32 mm befogási átmérőt (testreszabható), valamint mind az egyenes, mind a kompozit szárú szerszámokat. Az opcionális nagynyomású belső hűtőfolyadék csatornák (≥25 MPa) hatékonyan hűtik és eltávolítják a titán, a magas hőmérsékletű ötvözetek és más nehezen megmunkálható anyagok forgácsát.

Műszaki előírások

Repülőgép: turbinalapátok, motor égésterének precíziós furatai; A hidraulikus szerszámtartó nulla-rés rögzítése ±0,003 mm-es tűrést biztosít, a nagy merevség pedig megakadályozza a szerszám csattanását.

Tipikus alkalmazási forgatókönyvek

Repülőgép: turbinalapátok, motor égésterének precíziós furatai; A legújabb hidraulikus szerszámtartó nulla-rés rögzítése ±0,003 mm-es tűrést biztosít, a nagy merevség pedig megakadályozza a szerszám csattanását.

Precíziós formagyártás: Optikai lencseformák, félvezető csomagoló szerszámüregek; A mikrométeres pontosság lehetővé teszi az Ra0,05 μm-es felületkezelést polírozás nélkül.

3C elektronika: mikrolyukak az okostelefon chip-nyílásaiban, kameramodulok; A stabil, nagy sebességű teljesítmény csökkenti a miniatűr szerszámtörést, 99,9%-os méretkonzisztenciát érve el.

Orvosi eszközök: Ortopéd csavarok, fogászati ​​implantátumok; Az egységes szorítás megakadályozza a deformációt, megfelel az implantátumbiztonságra vonatkozó ISO szabványoknak.

Miért válassza a Wangdefut?

1. Több mint egy évtizedes tapasztalat a CNC-szerszámok és a precíziós gyártás területén.

2. Szabadalmaztatott hidraulikus befogási technológia és több használati minta-szabadalom.

3. Német TUV tanúsítvánnyal rendelkező gyártási rendszer, amely biztosítja a nemzetközi minőségi szabványokat.

4. Korszerű berendezések: Jinke 5 tengelyes megmunkáló központok, Harding hengeres csiszolók, Vollmer huzalvágó gépek, Zoller szerszámbeállítók, Zeiss CMM.

5. Testreszabott megoldások az anyagokhoz (fém, műanyag, kompozit) és a folyamatkövetelményekhez.

6. Teljes körű támogatás: szerszámok testreszabása, programozás, prototípusgyártás, tömeggyártás és minőségellenőrzés.

Csomagolás és szállítás

A védőcsomagolás garantálja a szállítás közbeni sérülésmentességet.

Szállítás kínai gyárunkból a testreszabástól függően általában 7–15 napon belül.

Támogatja a gyorsított szállítást sürgős gyártási igények esetén.

Értékesítés utáni és támogatás

Telepítési útmutatók és oktatóvideók a helyes rögzítéshez és működtetéshez.

Garancia: a szállítástól számított 12 hónap; ingyenes csere gyártási hibák esetén.

Rendszeres karbantartási ajánlások a hosszú élettartam érdekében.

GYIK

K: Működhet ez a tartó ultrakemény PCD vagy PCBN eszközökkel?

V: Igen, a hidraulikus szerszámtartót keményfém-, PCD- és PCBN-szerszámokhoz tervezték, megőrizve a mikrométeres befogási pontosságot.

K: Alkalmas mélyfuratú vagy keskeny hornyú megmunkáláshoz?

V: Abszolút. Meghosszabbított vagy rövid szárú változatokat kínálunk a szűk helyeken való interferencia elkerülése érdekében.

K: Hogyan kezeli a nagy sebességű megmunkálást?

V: A G2.5 dinamikus egyensúly 30 000 ford./percnél és az opcionális G1.0 45 000 ford./percnél megőrzi stabilitását még rendkívül nagy sebességű vágási körülmények között is.

K: Testreszabhatom a rögzítési átmérőt vagy interfészt?

V: Igen, személyre szabott hidraulikus szerszámtartó-megoldásokat kínálunk BT, HSK és ISO orsókhoz, amelyek átmérője és kialakítása az Ön megmunkálási követelményeihez igazodik.

K: Mennyi a szerszám várható élettartama?

V: A szorítóhüvelyek 20 000+ szerszámcserének ellenállnak <3%-os pontossággal, így biztosítva a hosszú távú stabil teljesítményt.
